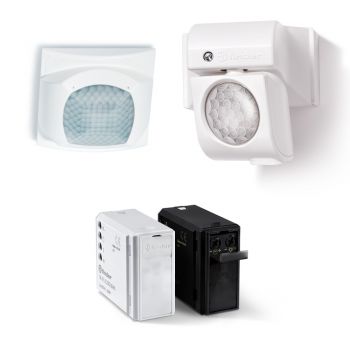

FINDER動作和存在感應器：不同的檢測功能
來源:
|
作者:芬德電子
|
發布時間: 2020-08-19
|
5400 次瀏覽
|
分享到:
運動傳感器（也稱為PIR或運動檢測器）在傳感器檢測到運動時自動使燈打開。 在擁擠的房間中，許多人進出的情況下，運動傳感器將繼續檢測運動，并且光線永遠不會熄滅。 僅當最后一個出現的人離開傳感器檢測區域并且經過了開啟時間后，它才會關閉。即使在此期間自然光（日光）已足以照亮整個房間，人造照明仍將保持打開狀態。
避免能源浪費，同時降低成本的一種快速簡便的方法肯定是通過使用運動傳感器和存在傳感器來管理（如果可能）自己的照明系統。
碰巧有關這兩種產品的技術差異的信息不足以決定一種產品之間的選擇。
因此，下面將說明主要區別，以幫助您正確選擇哪個檢測器，以便更確定地安裝最適合您的FINDER運動探測器。
運動傳感器和存在傳感器之間的區別（PIR- 被動紅外）
首先，您需要將運動傳感器與存在傳感器區分開。
運動傳感器（也稱為PIR或運動檢測器）在傳感器檢測到運動時自動使燈打開。 在擁擠的房間中，許多人進出的情況下，運動傳感器將繼續檢測運動，并且光線永遠不會熄滅。 僅當最后一個出現的人離開傳感器檢測區域并且經過了開啟時間后，它才會關閉。即使在此期間自然光（日光）已足以照亮整個房間，人造照明仍將保持打開狀態。
另一方面，存在感傳感器是指一種具有與運動傳感器相同功能的設備，但它的靈敏性更高， 因?yàn)樗踔量梢詸z測很小的運動（微小運動）。
檢測范圍的差異
兩個探測器都在其探測范圍內記錄環境中的熱輻射。
然后將熱輻射轉換成可測量的電信號，從而可以打開或關閉照明。
檢測范圍根據運動/存在檢測器的類型而變化。因此，當您選擇安裝檢測器時，必須問自己要覆蓋哪種區域。
在下圖中，顯示了Finder繼電器中的運動傳感器和存在傳感器的檢測程度和相對覆蓋率儀表。
響應于不同的應用需求，運動檢測器和存在檢測器各自具有不同的特性。特別是，以下內容可用：
FINDER繼電器中的探測器運動探測器 -18.91型Finder 壁掛運動探測器-18.01 型
適用于交通區域，適用的設備是室內運動探測器的一部分：
室外運動檢測器的特征在于適合安裝在潮濕的環境中，例如浴室或淋浴間，或室外區域，例如停車場，花園。
為了被認為適合在潮濕環境中使用，它們必須經過IP5x認證。
這種類型的安裝包括 Finder繼電器中的運動探測器類型18.11（通過IP54認證）和18.A1類型（通過IP55認證 -在照片中），可以通過推入式終端輕松安裝；這項技術可以快速連接剛性電纜或帶有套圈的電纜，并輕松插入端子。
室內存在探測器特別適合在辦公室，學校，人員活動少的區域使用，由于采用了最靈敏的技術，它們甚至可以探測到最小的移動。
Finder繼電器的室內存在探測器的范圍包括18.51型天花板/假天花板 和185182300040型，還具有通過外部按鈕進行命令/強制關機和動態亮度補償?shù)墓δ埽摴δ芸蓪?shí)現節能僅在必要時自動打開和關閉燈。
對于采用KNX標準的應用
對于采用KNX標準的樓宇自動化系統中的應用，除了附加的照明檢測和管理功能外，還可以在配備有附加照明檢測和管理功能的天花板/假天花板上安裝采用KNX技術類型18.5K的移動和存在檢測器 2用于負載控制（照明，HVAC等）的輸出（數據電報），1個輸出（數據電報）和主/從連接以擴展檢測范圍。
對于采用DALI標準的應用
對于通過DALI標準使用數字照明管理的建筑物，可以將DALI接口類型為18.5D的移動和存在檢測器安裝在天花板/假天花板上，可以在三種不同模式下使用：
舒適度：根據運動和日光調整并保持恒定的亮度水平，增加或減少受控人造光的水平（此功能適用于辦公室，教室，工作環境）
簡單性：充當簡單的運動檢測器，以100％的功率激活燈。它通過將功率降低到50％20秒來表示即將關閉。避免突然關機。
禮貌：當亮度水平低于設定值時，它將以功率的10％激活人造光，從而確保最低的照明水平。如果檢測到運動，則將燈的功率調整為100％并保持到檢測到最后一個運動為止。發出即將關閉的信號，將功率降低到50％，持續20秒（此功能適用于公共區域，大廳，走廊，電梯區域）
DALI存在傳感器最多可以管理8個DALI鎮流器。實際上，尋址是在“廣播”模式下進行的，所有DALI電源都是“從站”，并執行從運動檢測器接收到的命令。
正確安裝運動傳感器
一旦選擇了最適合您需求的檢測器，知道如何正確安裝它就同等重要，尤其要注意調整和安裝點。
實際上，在組裝時，必須注意沒有干擾源，例如限制傳感器可見度的物體，存在會產生溫度變化的加熱或通風系統或存在其他手段。可能會干擾設備檢測的照明。
LUX設置
同樣重要的是要注意以正確的照度正確設置傳感器。
勒克斯是用于照明測量和測量可見光的單元。在每個檢測器上都可以設置照度，低于此照度應打開燈。
對于辦公室和工作環境，可以將對光的敏感度 從最小值（大約1 lx）調整到最佳值（500 lx），并且可以完全排除光傳感器，從而保證點火任何照明情況，包括關閉延遲，也就是傳感器檢測到活動時打開燈的持續時間。
為了達到最大的節能效果，建議將傳感器調整到舒適亮度，同時還要保證自然光。
此外，通過帶有藍牙接口的運動和存在檢測器，可以通過智能手機方便地進行設置
勒克斯（3）：
I.最低靈敏度（約1 lx）
II.通行環境（> 10 lux） 運動探測器的調整
III.辦公室-工作環境（大約500 lx）
IV.始終打開（？lx）
靈敏度調整（2）：
可讓您使
運動探測器適應使用環境，并避免
意外開啟。
關斷延遲（1）：
可在12秒到35分鐘之間調節。
時間：
I. 12秒
II.3分鐘
III.15分鐘
IV.35分鐘
為了給您一個想法并簡化設置，以下是一些安裝示例和被認為最適合設置的勒克斯：
晴天 100,000 lx
多云的夏日 20,000磅
在夏天的陰涼處 10,000磅
手術室 10,000磅
多云的冬日 3500磅
電視演播室照明 1,000磅
辦公室/臥室照明 500磅
走廊照明 100磅
街道照明 15磅
遠距離蠟燭 1米 1磅
滿月的夜晚 0.25磅
繁星點點的夜空（新月） 0.001磅
通過Android應用程序進行藍牙調整-iOs
由于使用了藍牙低功耗（BLE）技術，因此還可以通過智能手機舒適地執行Finder運動和在線狀態檢測器編程。
它是類型為18.5B的移動和存在檢測器，檢測面積最大為64 m2，移動8×8 m，存在4×4 m，延遲時間設置為12秒至25分鐘，讀取靈敏度為3水平。
安裝了天花板/假天花板后，只需下載免費的Finder Toolbox App（適用于Android 或iOs），然后設置所有參數即可。
更多詳情請聯系深圳市芬德電子科技有限公司，我們將竭誠為您服務！
碰巧有關這兩種產品的技術差異的信息不足以決定一種產品之間的選擇。
因此，下面將說明主要區別，以幫助您正確選擇哪個檢測器，以便更確定地安裝最適合您的FINDER運動探測器。
運動傳感器和存在傳感器之間的區別（PIR- 被動紅外）
首先，您需要將運動傳感器與存在傳感器區分開。
運動傳感器（也稱為PIR或運動檢測器）在傳感器檢測到運動時自動使燈打開。 在擁擠的房間中，許多人進出的情況下，運動傳感器將繼續檢測運動，并且光線永遠不會熄滅。 僅當最后一個出現的人離開傳感器檢測區域并且經過了開啟時間后，它才會關閉。即使在此期間自然光（日光）已足以照亮整個房間，人造照明仍將保持打開狀態。
另一方面，存在感傳感器是指一種具有與運動傳感器相同功能的設備，但它的靈敏性更高， 因?yàn)樗踔量梢詸z測很小的運動（微小運動）。
檢測范圍的差異
兩個探測器都在其探測范圍內記錄環境中的熱輻射。
然后將熱輻射轉換成可測量的電信號，從而可以打開或關閉照明。
檢測范圍根據運動/存在檢測器的類型而變化。因此，當您選擇安裝檢測器時，必須問自己要覆蓋哪種區域。
在下圖中，顯示了Finder繼電器中的運動傳感器和存在傳感器的檢測程度和相對覆蓋率儀表。
Finder運動傳感器的檢測區域
Finder運動探測器的類型 響應于不同的應用需求，運動檢測器和存在檢測器各自具有不同的特性。特別是，以下內容可用：
- 室內運動探測器
- 戶外運動探測器
- 室內存在探測器
FINDER繼電器中的探測器運動探測器 -18.91型Finder 壁掛運動探測器-18.01 型
適用于交通區域，適用的設備是室內運動探測器的一部分：
- 在方框503中，檢測范圍為110°，深度為7米（類型為18.91），鏡頭集成在機身中，使其不可見，并且在按鈕面板中完全被偽裝。非常適合檢測過境區域的活動，例如走廊，浴室，樓梯或經常通過的地方；

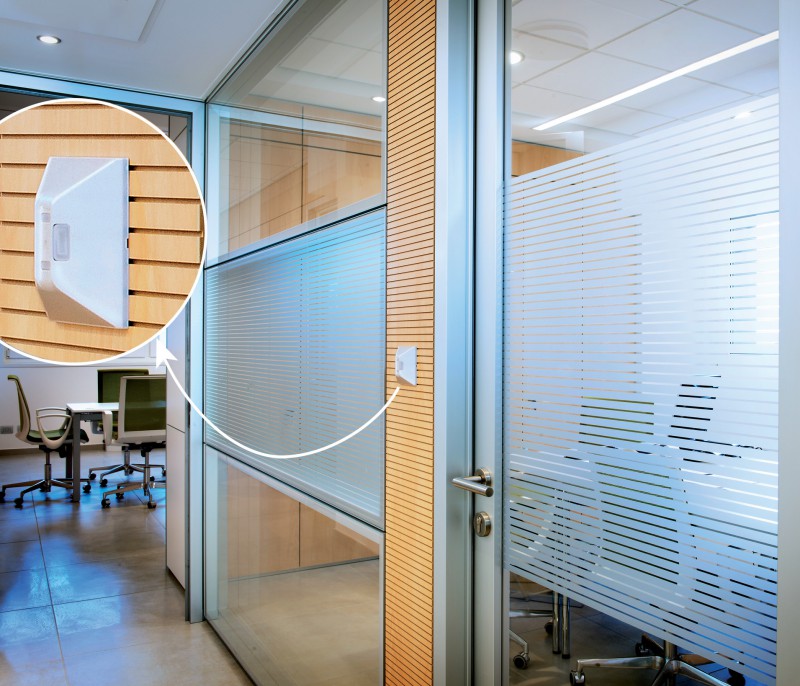

- 壁掛式，檢測范圍為110°-類型18.01（在照片中）；
- Finder壁掛式移動探測器18.01型
- 天花板，具有360°探測范圍-18.21型和假天花板-18.31型， 并且在石膏板中凹入，用于具有360°探測范圍的高天花板（高達6米），類型18.31.8.230.0031；
- 走廊的天花板/石膏板-18.41 型，允許安裝較少數量的傳感器，并且比其他型號的傳感器具有更大的檢測區域；
- 凹入 180°探測范圍的墻壁 -類型18.61。 最后一個設備（下圖）裝在一個可涂漆的2/3模塊（502或503）的盒子中，此功能可根據環境設計更換安裝在墻上的按鈕或開關。
壁裝式 Finder移動探測器-18.61型
戶外運動探測器室外運動檢測器的特征在于適合安裝在潮濕的環境中，例如浴室或淋浴間，或室外區域，例如停車場，花園。
為了被認為適合在潮濕環境中使用，它們必須經過IP5x認證。

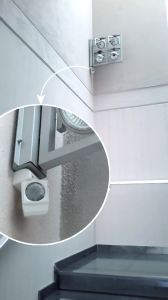

這種類型的安裝包括 Finder繼電器中的運動探測器類型18.11（通過IP54認證）和18.A1類型（通過IP55認證 -在照片中），可以通過推入式終端輕松安裝；這項技術可以快速連接剛性電纜或帶有套圈的電纜，并輕松插入端子。
Finder 戶外運動探測器-18.A1型

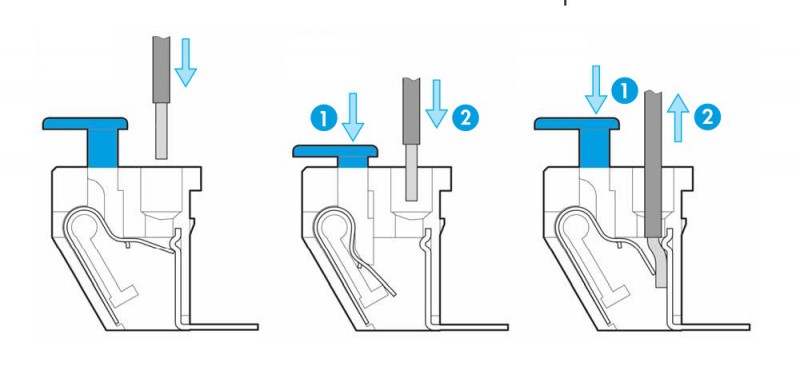

FINDER采用推入技術的電纜連接
室內存在探測器室內存在探測器特別適合在辦公室，學校，人員活動少的區域使用，由于采用了最靈敏的技術，它們甚至可以探測到最小的移動。
Finder繼電器的室內存在探測器的范圍包括18.51型天花板/假天花板 和185182300040型，還具有通過外部按鈕進行命令/強制關機和動態亮度補償?shù)墓δ埽摴δ芸蓪?shí)現節能僅在必要時自動打開和關閉燈。
對于采用KNX標準的應用
對于采用KNX標準的樓宇自動化系統中的應用，除了附加的照明檢測和管理功能外，還可以在配備有附加照明檢測和管理功能的天花板/假天花板上安裝采用KNX技術類型18.5K的移動和存在檢測器 2用于負載控制（照明，HVAC等）的輸出（數據電報），1個輸出（數據電報）和主/從連接以擴展檢測范圍。
對于采用DALI標準的應用
對于通過DALI標準使用數字照明管理的建筑物，可以將DALI接口類型為18.5D的移動和存在檢測器安裝在天花板/假天花板上，可以在三種不同模式下使用：
舒適度：根據運動和日光調整并保持恒定的亮度水平，增加或減少受控人造光的水平（此功能適用于辦公室，教室，工作環境）
簡單性：充當簡單的運動檢測器，以100％的功率激活燈。它通過將功率降低到50％20秒來表示即將關閉。避免突然關機。
禮貌：當亮度水平低于設定值時，它將以功率的10％激活人造光，從而確保最低的照明水平。如果檢測到運動，則將燈的功率調整為100％并保持到檢測到最后一個運動為止。發出即將關閉的信號，將功率降低到50％，持續20秒（此功能適用于公共區域，大廳，走廊，電梯區域）
DALI存在傳感器最多可以管理8個DALI鎮流器。實際上，尋址是在“廣播”模式下進行的，所有DALI電源都是“從站”，并執行從運動檢測器接收到的命令。
正確安裝運動傳感器
一旦選擇了最適合您需求的檢測器，知道如何正確安裝它就同等重要，尤其要注意調整和安裝點。
實際上，在組裝時，必須注意沒有干擾源，例如限制傳感器可見度的物體，存在會產生溫度變化的加熱或通風系統或存在其他手段。可能會干擾設備檢測的照明。
LUX設置
同樣重要的是要注意以正確的照度正確設置傳感器。
勒克斯是用于照明測量和測量可見光的單元。在每個檢測器上都可以設置照度，低于此照度應打開燈。
對于辦公室和工作環境，可以將對光的敏感度 從最小值（大約1 lx）調整到最佳值（500 lx），并且可以完全排除光傳感器，從而保證點火任何照明情況，包括關閉延遲，也就是傳感器檢測到活動時打開燈的持續時間。
為了達到最大的節能效果，建議將傳感器調整到舒適亮度，同時還要保證自然光。
此外，通過帶有藍牙接口的運動和存在檢測器，可以通過智能手機方便地進行設置
勒克斯（3）：
II.通行環境（> 10 lux） 運動探測器的調整
III.辦公室-工作環境（大約500 lx）
IV.始終打開（？lx）
靈敏度調整（2）：
可讓您使
運動探測器適應使用環境，并避免
意外開啟。
關斷延遲（1）：
可在12秒到35分鐘之間調節。
時間：
I. 12秒
II.3分鐘
III.15分鐘
IV.35分鐘
為了給您一個想法并簡化設置，以下是一些安裝示例和被認為最適合設置的勒克斯：
晴天 100,000 lx
多云的夏日 20,000磅
在夏天的陰涼處 10,000磅
手術室 10,000磅
多云的冬日 3500磅
電視演播室照明 1,000磅
辦公室/臥室照明 500磅
走廊照明 100磅
街道照明 15磅
遠距離蠟燭 1米 1磅
滿月的夜晚 0.25磅
繁星點點的夜空（新月） 0.001磅
通過Android應用程序進行藍牙調整-iOs
由于使用了藍牙低功耗（BLE）技術，因此還可以通過智能手機舒適地執行Finder運動和在線狀態檢測器編程。
它是類型為18.5B的移動和存在檢測器，檢測面積最大為64 m2，移動8×8 m，存在4×4 m，延遲時間設置為12秒至25分鐘，讀取靈敏度為3水平。
安裝了天花板/假天花板后，只需下載免費的Finder Toolbox App（適用于Android 或iOs），然后設置所有參數即可。
更多詳情請聯系深圳市芬德電子科技有限公司，我們將竭誠為您服務！
